icon コンセプト

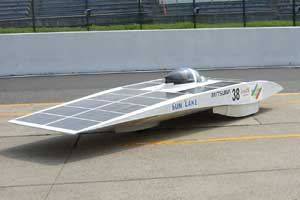

3年ぶりののチャレンジクラス(800w限定)仕様のSunlake号は今までのデザインからがらりと変えることにした。工法の制約もあり、一般的なソーラーカーに近い形状になってしまったが、Sunlake伝統のデザインアイデンティテイ(前後を絞り左右の下側を強くキックアップさせる)は受け継いだ。

・巾を1800mmから1640mmに狭めて前面投影面積を減少させる。
・車高を約20mm下げてスパッツ部の前面投影面積も減少させる。
・太陽パネルは左右方向には傾けず発電効率優先とする。
・新工法でボディ強度を飛躍的に向上させる。
・シャーシ部を拡大させアッパー部との接合面積を上げてアッパーへの強度的負担を減らす。
・MPPTを4系統から5系統に増やし発電効率の向上を図る。


icon 仕様


全長 4750mm
全幅 1640mm
全高 1000mm
車重 185kg
車輪数 3輪
タイヤサイズ 前輪14インチ IRC鈴鹿仕様
後輪14インチ IRC鈴鹿仕様

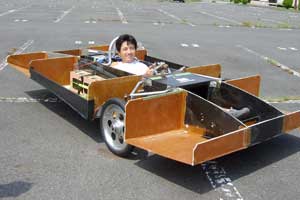

シャーシ構造 カーボンコンポジットモノコック
ボディー構造 発泡スチロール &Zylon ®(東洋紡製繊維>>詳細へGO) コンポジット(新作)
サスペンション 前輪ともダブルウィシュボーン
ブレーキ 前輪油圧ディスク
後輪オリジナルパーキング
太陽電池出力 800Wh
太陽電池種類 単結晶シリコン (シャープNT3432BD)
モーター出力 5.0kW
モーター種類 DCブラシレス
ミツバ M1508D(回転方向逆タイプ)
蓄電池 蓄電池 鉛密閉式 パナソニック S46A24LS
8直列 80kg


予定


2005.08 HONDA Dream Cup in 鈴鹿
